George H. Chan, † Jing Zhao, † George C. Schatz,* and Richard P. Van Duyne*
## 🔎 1. 서론 및 결론 분석
### ✅ 연구 목적 이해
서론에서는 금속 나노입자의 LSPR(Localized Surface Plasmon Resonance)에 대한 기본 이론과 중요성을 명확하게 소개하고 있으며, 특히 알루미늄(Al)이 UV 및 가시광 영역에서 플라스몬 공명을 지원할 수 있다는 점에서의 연구 가치가 강조됩니다. 기존 귀금속(Ag, Au)에 비해 Al의 활용 가능성에 대한 근거를 제시하고, 산화층이 LSPR에 미치는 영향을 규명하고자 하는 연구 목적이 분명히 서술되어 있습니다.
### ✅ 주요 결과 및 함의
결론에서는 NSL(Nanosphere Lithography)을 통해 제작된 삼각형 알루미늄 나노입자가 UV-Vis 영역에서 플라스몬 공명을 형성함을 실험 및 이론적으로 확인하였으며, 산화 알루미늄 층이 LSPR λmax에 red shift를 유발한다는 점, 굴절률 민감도가 Ag 등 귀금속에 비해 낮은 원인을 산화층 두께와 위치(팁 집중)에 귀속시키는 등 연구 목적과 잘 연결된 분석이 이루어졌습니다.
## ⚙️ 2. 실험 방법 평가
### ✅ 방법론의 구체성
- NSL을 통해 다양한 직경의 PS 나노구를 이용하여 삼각형 나노입자를 제작하였으며, 사용된 금속 증착 조건, 세척 절차, 분광 장비 설정 등이 자세히 기술되어 있습니다.
- DDA(Discrete Dipole Approximation) 이론을 활용한 시뮬레이션 역시 입자 형태(잘린 사면체)와 층 구조(Al 코어, Al₂O₃ 쉘)를 구체적으로 기술하고 있어 재현 가능성이 높습니다.
### ✅ 실험 설계의 투명성
- 실험과 시뮬레이션의 조건들이 명확히 서술되어 있으며, 산화층의 존재와 영향 분석을 위해 층 두께를 변화시키는 설계 등 체계적인 접근이 돋보입니다.

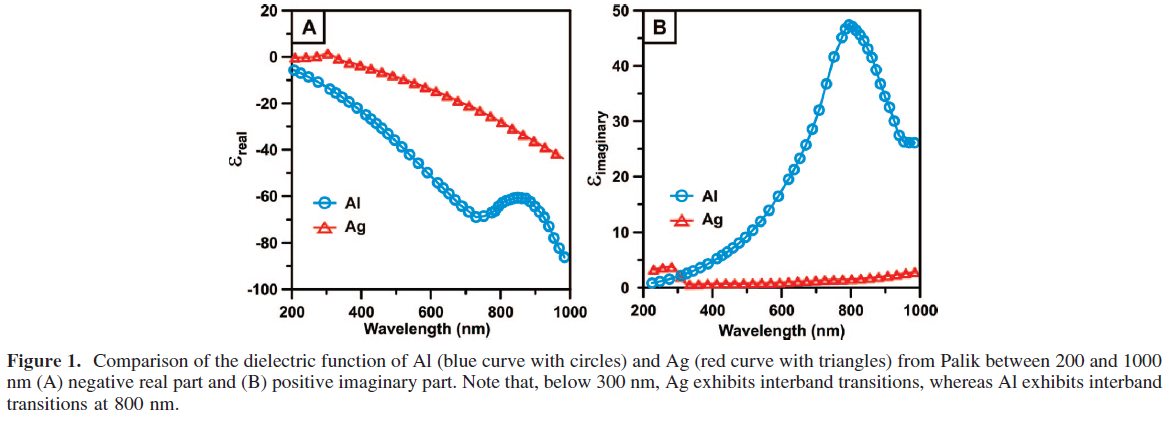

## 🖼️ **Figure 1 – Al과 Ag의 유전 함수 비교**
### 🔹 설명
- **(A)**: Al(파란색 원)과 Ag(빨간색 삼각형)의 실수 유전율 (Re(ε)) 곡선
- **(B)**: 두 금속의 허수 유전율 (Im(ε)) 곡선
### 🔹 해석
- Ag는 **350 nm 이상**의 파장에서만 플라스몬 공명을 지원함.
- 반면 Al은 **200~800 nm**에 걸쳐 음의 실수 유전율을 나타내며, **UV 영역에서도 활성** 가능.
- Im(ε)의 경우, Ag는 낮은 값을 보여 **선명한 LSPR** 가능, Al은 **800 nm 근처에서 급격히 상승**해 **공명 피크가 넓고 흐릿함**.
### ✅ 핵심 메시지: Al은 Ag보다 더 넓은 파장 범위에서 플라스몬 공명이 가능하지만, **선명도는 떨어짐**.
## 🖼️ **Figure 2 – 산화층이 LSPR에 미치는 영향 & SEM 이미지**
### 🔹 설명
- **(A)**: 2 nm 두께의 산화 알루미늄 층이 LSPR λmax를 **약 13 nm red shift**시킴을 보여주는 DDA 시뮬레이션 결과
- **(B)**: Al 삼각형 나노입자의 SEM 이미지 (팁 부분에 산화층이 두껍게 존재)
### 🔹 해석
- 산화층이 광학적으로 **투명하더라도**, **LSPR 파장 위치를 유의미하게 이동**시킴.
- 실험적 SEM에서도 입자의 **팁에서 산화층이 더 두껍게 형성**되어 있는 시각적 증거 제시
### ✅ 핵심 메시지: 산화층은 LSPR 공명에 영향을 미치며, 팁 부위의 **산화 집중이 감도 저하**에 관여.

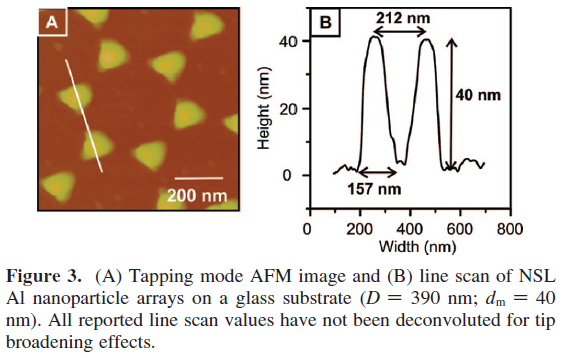

## 🖼️ **Figure 3 – AFM 이미지 및 나노입자 치수 분석**
### 🔹 설명
- **(A)**: Tapping-mode AFM 이미지 (Al 삼각형 나노입자 배열)
- **(B)**: 해당 입자 중 하나의 단면 라인 스캔 (높이 및 폭 측정)
### 🔹 해석
- 입자의 **높이(약 40 nm)**는 QCM 증착량과 일치
- 측정된 **폭은 약 157 nm**, 실제 폭은 팁 broadening을 고려해 약 **137 nm**
- Ag 나노입자에 비해 더 넓은 폭 → Al의 **유리 표면에 대한 높은 wetting 특성** 때문
### ✅ 핵심 메시지: 입자 형상은 예상대로 잘 구현되었으며, **기판과의 상호작용 특성**이 구조적 차이에 영향을 미침.
## 🖼️ **Figure 4 – Al 입자 폭 변화에 따른 LSPR 변화**
### 🔹 설명
- **(A)**: 다양한 폭(D = 280~590 nm)의 Al 입자에 대한 실험 결과. 입자 폭 증가에 따라 **LSPR λmax가 red shift**됨
- **(B)**: 같은 조건의 DDA 시뮬레이션 결과. 실험과 유사한 경향을 보임
### 🔹 해석
- 폭이 커질수록, 입자의 전자 집합체가 외부장에 더 민감하게 반응 → LSPR red shift
- 특히 **800 nm 근처에서는 Al의 interband transition** 때문에 공명 피크가 **현저히 broadened**
### ✅ 핵심 메시지: 입자 폭은 LSPR 조절에 중요한 변수이며, 실험과 이론이 잘 일치함.
## 🖼️ **Figure 5 – Al, Cu, Ag, Au 간 LSPR 비교**
### 🔹 설명
- **(A)**: 동일한 구조의 Al, Cu, Ag, Au 입자의 실험 결과 (정규화된 스펙트럼)
- **(B)**: 동일 구조에 대한 DDA 계산 결과
### 🔹 해석
- 실험 결과: LSPR λmax 순서 → **Au (787 nm) > Cu (698 nm) > Ag (639 nm) > Al (508 nm)**
- fwhm 순서 → **Al (넓음) > Au > Ag > Cu**
- 이론값과 비교 시, Al과 Au는 실험에서 다소 **red shift**됨 (산화층 및 wetting 특성 때문)
### ✅ 핵심 메시지: 동일 구조에서도 **재료 특성(유전 함수)** 차이에 따라 LSPR 성능이 크게 달라짐.
## 🖼️ **Figure 6 – 굴절률 변화에 따른 Al의 민감도 분석**
### 🔹 설명
- **(A)**: 다양한 굴절률(N₂, 물, 에탄올, 클로로포름, 벤젠)에서의 실험적 Al LSPR 스펙트럼
- **(B)**: 실험 기반 RI Sensitivity = **0.405 eV/RIU**
- **(C)**: DDA 계산 결과 (2 nm 산화층 존재 시)
- **(D)**: 산화층 유무에 따른 시뮬레이션 민감도 비교
- Bare Al: **1.17 eV/RIU**
- Al + 산화층: **1.08 eV/RIU**
### 🔹 해석
- 실험과 이론 비교 시, 실험 결과가 **현저히 낮은 민감도** 보임
- 이유: 시뮬레이션은 **산화층이 균일하다고 가정**, 실제는 팁에 집중 → **"hot spot" 차폐**로 감도 저하
- 용매 굴절률 변화에 따른 LSPR 민감도 실험 및 시뮬레이션을 보여주며, 산화층 유무에 따른 감도 차이를 논의하는 핵심 데이터
### ✅ 핵심 메시지: **굴절률 센서로서의 한계**는 산화층의 위치 및 두께 불균일성 때문. Al 센서 설계 시, 이를 제어하는 구조 설계가 중요함.
## 질문 노트
🔬 1. 산화층 존재 증명의 방법과 SEM 명암 해석
✅ 산화층 존재의 증명 방법:
본 논문에서는 직접적인 화학적 분석 기법(예: XPS, TEM-EDS 등)을 이용하여 산화층의 존재를 정량적으로 분석하지는 않았습니다. 대신 다음과 같은 간접적 증거들로 산화층의 존재를 논증하였습니다:
- DDA 시뮬레이션을 통한 스펙트럼 red shift:
- Al 나노입자에 2 nm 두께의 Al₂O₃ 쉘을 도입하였을 때 LSPR λmax가 약 13 nm red shift되는 것이 계산되었습니다(Fig. 2A).
- 이는 실제 실험에서도 관측된 현상과 부합하며, 산화층이 실제 존재한다는 간접 증거로 활용됩니다.
- SEM 이미지(Fig. 2B)의 명암 차이:
- 삼각형 입자의 팁 부위에서 중심부에 비해 더 밝게 나타나는 부분이 산화층의 존재로 해석됨.
- SEM에서 명암은 주로 물질의 전도성, 표면 형상, 조성 차이에 따라 달라지는데, 산화층은 전기 절연성이 높기 때문에 전자수 차이로 인해 팁 부분이 상대적으로 밝게 나타남.
- 이러한 "명암 대비"는 산화층이 팁에 더 두껍게 형성된 시각적 단서로 해석됩니다.
✅ 결론: SEM의 밝기 차이는 산화층의 존재를 “정성적”으로 추정하는 데 쓰였으며, DDA 시뮬레이션 결과와 결합하여 신뢰성을 강화한 방식입니다.
📐 2. AFM broadening 효과란? 왜 발생했는가?
✅ Broadening이란?
AFM에서 탐침(tip)이 시료를 스캔할 때, 탐침의 기하학적 형상 때문에 실제 시료보다 넓게 측정되는 현상을 의미합니다.
- 즉, 시료가 뾰족한 구조라 하더라도 탐침의 곡률 반경이 시료보다 크면, 실제보다 더 넓은 형상으로 인식됨.
✅ 왜 발생했는가?
- 이 논문에서는 입자의 폭이 약 157 nm로 측정되었고, 탐침 broadening을 감안하면 실제 폭은 약 137 nm로 계산했습니다.
- 일반적으로 tip broadening은 약 20 nm 수준으로 알려져 있으며, 본 논문에서도 이 값을 반영하였습니다.
✅ 결론: 이 논문에서의 broadening은 탐침 곡률 반경의 제한성에서 기인하며, AFM의 측정 오차 보정 차원에서 고려된 것입니다.
📉 3. Figure 5 – 실험과 DDA의 불일치 원인
Figure 5에서는 동일한 구조의 Al, Cu, Ag, Au 나노입자들에 대해 실험 결과와 DDA 이론 결과를 비교하였으나, 특히 Al과 Au에서 λmax의 차이가 큼을 확인할 수 있습니다.
✅ 실험-이론 불일치의 주요 원인들:
① 기하학적 모델의 단순화
- DDA 시뮬레이션에서는 나노입자를 **truncated tetrahedron (절단된 사면체)**로 모델링하였습니다.
- 하지만 실제 입자에서는 산화층, 팁의 둥글기, 표면 거칠기, wetting 효과 등이 복합적으로 작용함.
- 특히 Au는 표면에서 apron 형태로 금속이 퍼지는 wetting 현상이 강하게 발생.
- Al은 산화층이 tip에서 두껍게 형성되어 전자 밀도 분포가 달라짐.
② 산화층의 균일 가정 오류
- DDA에서는 Al₂O₃ 산화층이 입자 전체에 균일하게 덮여 있는 것으로 가정.
- 하지만 실험적으로는 팁에 집중적으로 산화되어 있고, 이것이 LSPR λmax를 더 red shift시킴.
③ 기판 효과
- DDA 계산 시 기판은 **유효 매질 이론 (effective medium theory)**으로 근사함.
- 실제로는 기판의 굴절률 변화, 나노입자-기판 간 상호작용, 습윤성 등이 복합적으로 작용할 수 있음.
④ 측정 오차 또는 기구 차이
- 실험 시 사용하는 광원, detector 응답, polarization 차이 등이 실측 위치에 영향을 줄 수 있음.
✅ 이론 자체의 오류인가?
아니요. DDA 이론은 입자의 형상과 매질의 유전율을 정확히 입력했을 경우 신뢰할 수 있는 방법입니다.
문제는 실제 실험 조건의 복잡성이 단순화된 모델에 충분히 반영되지 않았기 때문이지, 이론 자체가 부정확한 것은 아닙니다.
✳️ 종합 요약
항목 요약
| 산화층 증명 방법 | DDA 시뮬레이션 기반 red shift 관찰 + SEM 명암 대비 |
| SEM에서 산화층 판단 근거 | 팁 부위의 밝은 contrast → 전도성 차이에 기인 |
| AFM broadening 원인 | 탐침 곡률 반경으로 인해 시료 폭이 넓게 측정됨 |
| Figure 5 이론-실험 불일치 | 산화층 비균일성, 실제 기하 구조, 기판 효과, wetting 특성 등 현실 조건을 반영하지 못했기 때문 |
| DDA 이론 자체의 정확성 | 유효하나, 입력 변수 현실화 필요 |
